执行标准：DL/T848.2-2004
产品用途

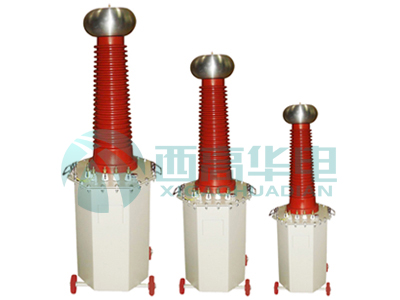

YD 系列油浸式试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
YD 系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
试验变压器参数
|
规格 |
容量
kVA |
低压侧 |
高压侧 |
测量变比 |
60分钟温升℃ |
阻抗电压％ |
空载电流
％ |
质量
kg |
外形尺寸
长Х宽Х高
mmХmmХmm |
|
电压
V |
电流
A |
电压kV |
电流
mA |
|
|
1.5/50 |
1.5 |
200 |
7.5 |
50 |
30 |
500 |
50 |
10 |
<4 |
19.5 |
200Х275Х640 |
|
3/50 |
3 |
200 |
15 |
50 |
60 |
500 |
50 |
10 |
<4 |
27 |
240Х300Х690 |
|
5/50 |
5 |
200 |
25 |
50 |
100 |
500 |
50 |
10 |
<4 |
52 |
250Х355Х710 |
|
10/50 |
10 |
200 |
50 |
50 |
200 |
500 |
50 |
10 |
<4 |
80 |
260Х375Х750 |
|
15/50 |
15 |
400 |
37.5 |
50 |
300 |
500 |
50 |
8 |
<4 |
120 |
270Х420Х800 |
|
20/50 |
20 |
400 |
50 |
50 |
400 |
500 |
50 |
8 |
<4 |
140 |
285Х440Х820 |
|
30/50 |
30 |
400 |
75 |
50 |
600 |
500 |
50 |
8 |
<4 |
155 |
295Х386Х840 |
|
50/50 |
50 |
400 |
125 |
50 |
1000 |
500 |
50 |
8 |
<4 |
184 |
320Х416Х910 |
|
10/100 |
10 |
200 |
50 |
100 |
100 |
1000 |
50 |
10 |
<4 |
135 |
350Х475Х1300 |
|
15/100 |
15 |
400 |
37.5 |
100 |
150 |
1000 |
50 |
8 |
<4 |
150 |
510Х390Х1320 |
|
20/100 |
20 |
400 |
50 |
100 |
200 |
1000 |
50 |
8 |
<4 |
215 |
540Х400Х1340 |
|
30/100 |
30 |
400 |
75 |
100 |
300 |
1000 |
50 |
8 |
<4 |
250 |
560Х410Х1360 |
|
50/100 |
50 |
400 |
125 |
100 |
500 |
1000 |
50 |
8 |
<4 |
290 |
600Х460Х1410 |
|
10/150 |
10 |
200 |
50 |
100 |
66.7 |
1500 |
50 |
10 |
<4 |
180 |
265Х380Х1750 |
|
15/150 |
15 |
400 |
37.5 |
150 |
100 |
1500 |
50 |
8 |
<4 |
200 |
510Х390Х1800 |
|
20/150 |
30 |
400 |
50 |
150 |
133.3 |
1500 |
50 |
8 |
<4 |
220 |
540Х415Х1800 |
|
30/150 |
30 |
400 |
75 |
150 |
200 |
1500 |
50 |
8 |
<4 |
280 |
560Х430Х1800 |
|
50/150 |
50 |
400 |
125 |
150 |
333.3 |
1500 |
50 |
8 |
<4 |
340 |
640Х490Х1850 |
直流技术参数：
交直流两用型试变的参数同上表，直流参数中的额定直流电压为交流的1.4倍，额定直流电流为交流电流的0.7倍。
