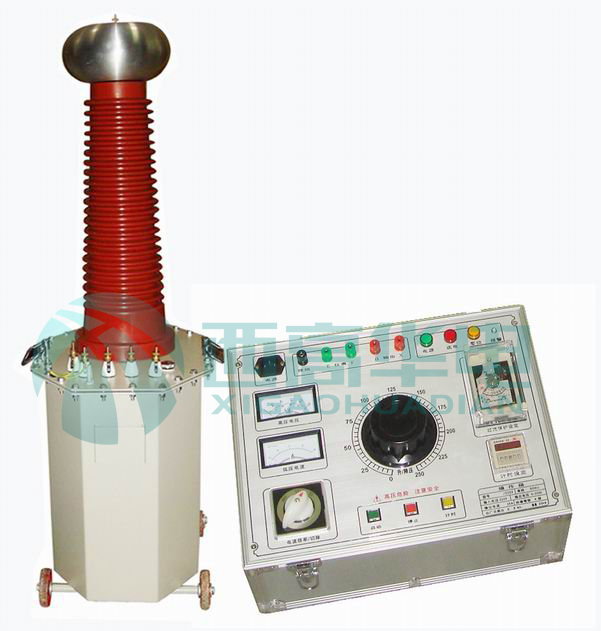

XGYD系列工频耐压试验装置（试验变压器/控制箱）
一、产品概述：
XGYD系列耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。
本装置是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
二、产品特点：
l 监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示
l 保护功能：过流保护、零位启动保护、声光语言报警提醒
l 采用新型时间继电器，计时范围更广（1S～99H）
l 采用新型电流继电器，更精确、更可靠，确保人身及设备安全
l 高压试验变压器采用新型绝缘，耐潮，耐冲击，绝缘程度高
l 结构合理，体积小，重量轻
三、使用条件：
1. 工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
2. 环境温度：0～40℃
3. 环境湿度：≤85% RH（无凝结水）
4. 海拔高度：＜1000m
四、技术指标：
1）耐压控制箱参数:
|
型号规格 |
容量 |
电 源 |
输 出 |
重量（kg） |
|
相数 |
（V） |
（A） |
（V） |
（A） |
|
XGYD—2/220 |
2 |
1 |
220 |
10 |
0-250 |
8 |
14 |
|
XGYD—3/220 |
3 |
1 |
220 |
15 |
0-250 |
12 |
16 |
|
XGYD—5/220 |
5 |
1 |
220 |
25 |
0-250 |
20 |
18 |
|
XGYD—10/220 |
10 |
1 |
220 |
50 |
0-250 |
40 |
26 |
2）高压试验变压器参数:
注：交直流两用型试验变压器的参数同上表，直流参数中的额定直流电压为交流的1.4倍，额定直流电流为交流电流的0.7倍。并可根据用户需要在高压绕组中抽出5 -15kV的中压抽头，供高压电机作交流耐压试验。并可定制特殊规格的试验变压器。
五、产品配置：
产品主配置：
l 控制箱 1台
l 试验变压器 1台
产品配件：
l 试验连接线1根
l 电源线1根
l 使用说明书1本
l 试验报告1份
l 产品合格证（保修卡）1张
选配件：
l 分压器
l 限流电阻
l 保护球隙
l 微安表
l 放电棒
l 绝缘支架
l 油杯
l 滤波电容
